اریفیس پلیت چیست و چرا در صنعت این قدر مهم است؟

اگه بخوام خیلی ساده و خودمونی برات توضیح بدم، اریفیس پلیت یا همون صفحه روزنه دار یه ابزار خیلی مهم توی سیستم های اندازه گیری جریان سیال هست. تصور کن داخل یه لوله بزرگ داری آب یا بخار یا حتی گاز رو عبور میدی، حالا برای اینکه بفهمی این سیال چه حجمی داره و با چه سرعتی حرکت می کنه، نیاز داری یه مانع خیلی دقیق و مهندسی شده تو مسیرش قرار بدی. این مانع همون اوریفیس پلیت هست که وسطش یه سوراخ دقیق دایره ای داره. وقتی سیال از اون روزنه عبور می کنه، اختلاف فشار ایجاد میشه و همین اختلاف فشار به کمک ترانسمیتر فشار تبدیل به اطلاعاتی میشه که میزان دبی یا همون نرخ جریان رو بهت نشون میده.

ساختار و طراحی اریفیس پلیت

حالا بریم سراغ ظاهر و ساختارش. اریفیس پلیت یه دیسک صاف و دایره ایه که وسطش یه سوراخ طراحی شده. این سوراخ باید کاملا دقیق و هم مرکز باشه تا جریان رو درست اندازه بگیره. معمولا بالای پلیت یه دسته کوچیک به اسم هندل قرار میدن که روی اون مشخصات پلیت مثل قطر سوراخ، جنس متریال و استاندارد ساخت نوشته شده. ضخامت اوریفیس هم رابطه مستقیم با قطر لوله داره، یعنی هر چی لوله بزرگ تر باشه، پلیت هم باید ضخیم تر باشه تا بتونه فشار جریان رو تحمل کنه و دچار تغییر شکل نشه.

جنس و متریال اوریفیس پلیت

یکی از چیزهایی که توی خرید اوریفیس پلیت خیلی مهمه، جنس یا همون متریاله. رایج ترین متریال برای ساخت این صفحه ها فولاد ضد زنگ s.s316 هست که مقاومت خیلی بالایی در برابر زنگ زدگی و خوردگی داره. توی بعضی شرایط خاص که سیال خاصیت خورنده یا ساینده داشته باشه، مهندس ها باید با دقت بیشتری جنس رو انتخاب کنن. مثلا ممکنه از آلیاژهای مقاوم یا حتی متریال های خاص دیگه استفاده بشه تا طول عمر اریفیس بیشتر باشه.

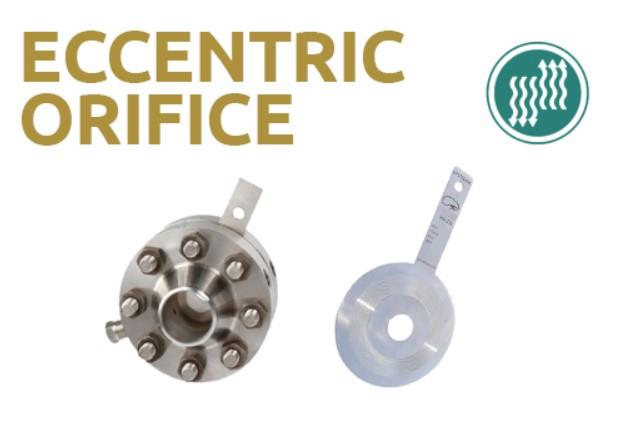

اریفیس
اریفیس

عملکرد اوریفیس پلیت در اندازه گیری جریان

بیایم یکم بیشتر درباره کارکردش صحبت کنیم. اصل کار اریفیس پلیت بر اساس قانون برنولی و اختلاف فشار بین دو طرف پلیت هست. وقتی سیال وارد روزنه میشه، سرعتش بالا میره و فشارش پایین میاد. همین اختلاف فشار توسط سنسور یا ترانسمیتر فشار خونده میشه و بعدش میزان دبی محاسبه میشه. نکته جالب اینجاست که اوریفیس پلیت فقط برای اندازه گیری نیست، گاهی وقت ها برای محدود کردن نرخ جریان یا حتی کاهش فشار هم ازش استفاده میشه.

کاربردهای اریفیس پلیت در صنایع مختلف

حالا سوال اینجاست که کجاها بیشتر از این ابزار استفاده میشه؟ جوابش اینه که تقریبا توی همه صنایع بزرگ. از صنایع نفت و گاز گرفته تا پتروشیمی، نیروگاه ها، صنایع غذایی و حتی تاسیسات آب و فاضلاب. اوریفیس پلیت به خاطر دقت بالا و هزینه نسبتا مناسبش، یکی از پرکاربردترین فلومترها به حساب میاد. جالب تر اینکه دماهای خیلی بالا مثل بخار تحت فشار یا گازهای داغ اصلا روی عملکردش تاثیر منفی نمیذاره و به همین خاطر انتخاب اول خیلی از مهندس هاست.

نکات فنی در انتخاب اریفیس پلیت

وقتی میخوای اریفیس پلیت انتخاب کنی باید چند تا نکته فنی رو جدی بگیری. اول اینکه قطر سوراخ باید کاملا متناسب با دبی مورد نظر طراحی بشه. دوم اینکه کیفیت لبه های روزنه خیلی مهمه چون کوچک ترین ناهمواری می تونه باعث خطا بشه. سوم هم اینه که برای سیالات خورنده یا خیلی فرسایشی، جنس متریال باید مقاوم انتخاب بشه تا زود دچار آسیب نشه. یه نکته مهم دیگه هم اینه که اوریفیس پلیت بیشتر برای سیالات تمیز و غیر ویسکوز مناسبه، اگه بخوای با مایعات خیلی غلیظ یا آلوده کار کنی، دقتش میاد پایین.

مزایا و معایب اوریفیس پلیت

مثل هر وسیله اندازه گیری دیگه، اوریفیس پلیت هم مزایا و معایب خودش رو داره. از مزایاش میشه به قیمت مناسب، ساخت ساده، نصب راحت و قابلیت استفاده در فشار و دمای بالا اشاره کرد. اما از طرف دیگه یه سری معایب هم داره مثل افت فشار دائمی توی سیستم، نیاز به کالیبراسیون دقیق و محدودیت در سیالات آلوده یا خورنده. البته با انتخاب درست جنس و طراحی استاندارد میشه بخش زیادی از این مشکلات رو مدیریت کرد.

جمع بندی

در نهایت بخوام یه جمع بندی داشته باشم، اوریفیس پلیت یه ابزار ساده ولی فوق العاده کاربردی توی صنعت هست. چیزی که باعث شده هنوزم بعد از سال ها ازش استفاده بشه، همین ترکیب دقت، سادگی و قیمت مناسبشه. اگه توی پروژه های صنعتی دنبال یه روش مطمئن برای اندازه گیری جریان باشی، اوریفیس پلیت یکی از بهترین گزینه هاست. فقط یادت باشه موقع انتخاب، جنس، طراحی و شرایط سیالت رو خوب بررسی کنی تا بهترین نتیجه رو بگیری.
